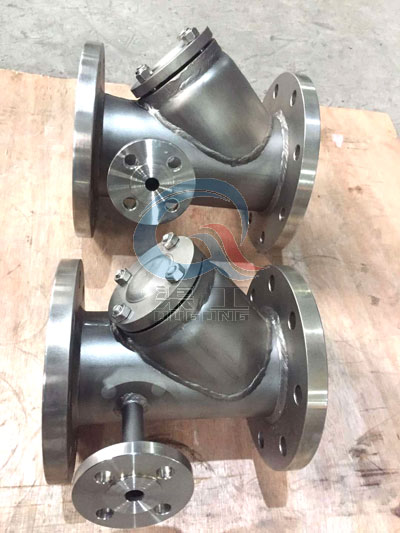

保溫Y型過濾器BGL41H屬于水、油、氣管道和多種設備上的一種保溫裝置，通常裝在減壓閥、泄壓閥、定水位閥或其它設備的入口端，用來除去介質中的雜技，以保護閥門及設備的正常使用。保溫Y型過濾器具有結構簡單、阻力小、排污方便等特點。一般用水濾網采用18-30目/英寸，如用戶有其他要求過濾網可定制保溫Y型過濾器。
| 型號 | 連接形式 | 公稱壓力MPa | 試驗壓力MPa | 工作壓力MPa | 殼體材料 | 過濾網材料 | 使用介質 |
|---|---|---|---|---|---|---|---|
| BSG41H-10 | 法蘭 | 1.0 | 1.1 | 1.0 | 灰鑄鐵 | 1.1 | 水、油和氣等 |
| BSG41H-16 | 法蘭 | 1.6 | 1.76 | 1.6 | 球墨鑄鐵 | 1.76 | |
| BSG41H-26 | 法蘭 | 2.5 | 2.75 | 2.5 | 碳鋼 | 2.78 |
 |
|---|
| 口徑DN | 外徑DN | 螺栓孔中心圓直徑 | 連接凸出部份直徑D2 | 連接凸出部份高度f | 法蘭厚度b | 螺栓孔徑和數量Z-Φd |
|---|---|---|---|---|---|---|
| PN=0.1MPa PN=0.25MPa PN=0.6MPa | ||||||
| 32 | 120 | 90 | 70 | 2 | 16 | 4-14 |
| 40 | 130 | 100 | 80 | 3 | 16 | 4-14 |
| 50 | 140 | 110 | 90 | 3 | 16 | 4-14 |
| 65 | 160 | 130 | 110 | 3 | 16 | 4-14 |
| 80 | 185 | 150 | 125 | 3 | 18 | 4-18 |
| 100 | 205 | 170 | 145 | 3 | 18 | 4-18 |
| 125 | 235 | 200 | 175 | 3 | 20 | 8-18 |
| 150 | 260 | 225 | 200 | 3 | 20 | 8-18 |
| 200 | 315 | 280 | 255 | 3 | 22 | 8-18 |
| 225 | 340 | 305 | 280 | 3 | 22 | 8-18 |
| 250 | 370 | 335 | 310 | 3 | 24 | 12-18 |
| 300 | 435 | 395 | 362 | 4 | 24 | 12-23 |
| 350 | 485 | 445 | 412 | 4 | 26 | 16-23 |
| 400 | 535 | 495 | 462 | 4 | 28 | 16-23 |
| 450 | 590 | 550 | 518 | 4 | 28 | 16-23 |
| 500 | 640 | 600 | 567 | 4 | 30 | 20-25 |
| 600 | 755 | 705 | 560 | 5 | 30 | 24-25 |
| 700 | 860 | 810 | 775 | 5 | 30 | 24-30 |
| 800 | 975 | 920 | 880 | 5 | 30 | 24-30 |
| 900 | 1075 | 1020 | 980 | 5 | 30 | 28-30 |
| 1000 | 1175 | 1120 | 1080 | 5 | 30 | 28-30 |
| 1200 | 1375 | 1320 | 1280 | 5 | 30 | 32-30 |
| PN=0.1MPa | ||||||
| 25 | 115 | 85 | 65 | 2 | 16 | 4-14 |
| 32 | 135 | 100 | 78 | 2 | 18 | 4-18 |
| 40 | 145 | 110 | 85 | 3 | 18 | 4-18 |
| 50 | 160 | 125 | 100 | 3 | 20 | 4-18 |
| 65 | 180 | 145 | 120 | 3 | 20 | 4-18 |
| 80 | 195 | 160 | 135 | 3 | 22 | 4-18 |
| 100 | 215 | 180 | 155 | 3 | 22 | 8-18 |
| 125 | 245 | 210 | 185 | 3 | 24 | 8-18 |
| 150 | 280 | 240 | 210 | 3 | 24 | 8-23 |
| 175 | 310 | 270 | 240 | 3 | 26 | 8-23 |
| 200 | 335 | 295 | 265 | 3 | 26 | 8-23 |
| 225 | 365 | 325 | 295 | 3 | 26 | 8-23 |
| PN=1.0MPa | ||||||
| 250 | 390 | 350 | 320 | 3 | 28 | 12-23 |
| 300 | 440 | 400 | 368 | 4 | 28 | 12-23 |
| 350 | 500 | 460 | 428 | 4 | 30 | 16-23 |
| 400 | 565 | 515 | 482 | 4 | 32 | 16-25 |
| 450 | 615 | 565 | 532 | 4 | 32 | 20-25 |
| 500 | 570 | 620 | 585 | 4 | 34 | 20-25 |
| 600 | 780 | 725 | 685 | 5 | 36 | 20-360 |
| 700 | 895 | 840 | 800 | 5 | 40 | 24-30 |
| 800 | 1010 | 950 | 905 | 5 | 44 | 24-34 |
| 900 | 1110 | 1050 | 1005 | 5 | 46 | 28-34 |
| 1000 | 1220 | 1160 | 1115 | 5 | 50 | 28-34 |
| 1200 | 1450 | 1380 | 1325 | 5 | 56 | 32-41 |
| 1400 | 1675 | 1590 | 1525 | 5 | 62 | 26-48 |
| PN=1.6MPa | ||||||
| 15 | 95 | 65 | 45 | 2 | 14 | 4-14 |
| 20 | 105 | 75 | 55 | 2 | 16 | 4-14 |
| 25 | 115 | 85 | 65 | 2 | 16 | 4-14 |
| 32 | 135 | 100 | 78 | 2 | 18 | 34-18 |
